El sirviente automático de Philon (el primer robot operativo de la humanidad)

por Kotsanas Museum

Ancient Greek Technology

Este invento era un robot parecido a un ser humano con forma de sirvienta, que en su mano derecha sostenía una jarra de vino. Cuando el/la visitante colocaba una copa en la palma de su mano izquierda, automáticamente vertía vino inicialmente y luego vertía agua en la copa, mezclándola cuando lo deseaba.

kotsanas.com/Imagen del sirviente automático de Philon o la criada automática.

Descripción de la operación

Dentro de la mucama, hay dos recipientes herméticos (con vino y agua, respectivamente). En su fondo hay dos tubos que llevan su contenido a través de su mano derecha hasta el borde de la jarra de vino. Dos conductos de aire comienzan en la parte superior de los contenedores, pasan por su fondo y el plomo se curva hacia su estómago. Su brazo izquierdo está unido, a través de la articulación, a sus hombros, mientras que una varilla de enrollamiento (resorte) que se coloca en extensión de la varilla de sujeción lo levanta. Dos conductos parten del mismo punto (empalme) y descienden (atraviesan y liberan los extremos curvos perforados de los conductos de aire). Los tubos del empalme tienen dos orificios o roturas en sus extremos, con el orificio en contacto con el recipiente de vino precediendo al que está conectado con el recipiente de agua. Cuando la copa se coloca en la palma de la doncella, su mano baja y los tubos de la articulación se levantan. El orificio en un tubo está alineado con el tubo de aire del recipiente de vino, el aire ingresa al recipiente y el vino fluye desde el tubo hacia la copa.

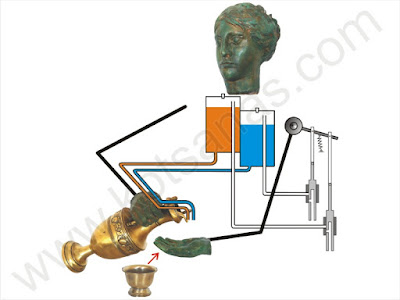

kotsanas.com/Estructura para funcionamiento automático del robot servidor.

Cuando la copa de vino está medio llena, la mano (debido al peso) desciende más, el paso del tubo de aire del vino se obstruye y el flujo se detiene. Al mismo tiempo, el otro tubo se alinea con la tubería de aire del recipiente de agua y comienza a fluir diluyendo así el vino. Cuando la taza está llena, la mano (debido al peso) desciende más, el paso de la tubería de aire con agua se obstruye y el flujo se detiene.

Además, si se retira la copa en algún momento, la mano izquierda se eleva, los tubos de la articulación descienden, cortando los conductos de aire, creando vacío en los recipientes y deteniendo el flujo de líquido.

FUENTES:  Philon of Byzandium, Pneumatics

Información:

Το ρομπότ - υπηρέτρια του Φίλωνος

Περισσότερες πληροφορίες στο www.kotsanas.com

Publicado el 24 jun 2012 por  Kostas Kotsanas

Fuente:  kotsanas.com/gb/exh.php?exhibit=0401001/2012
